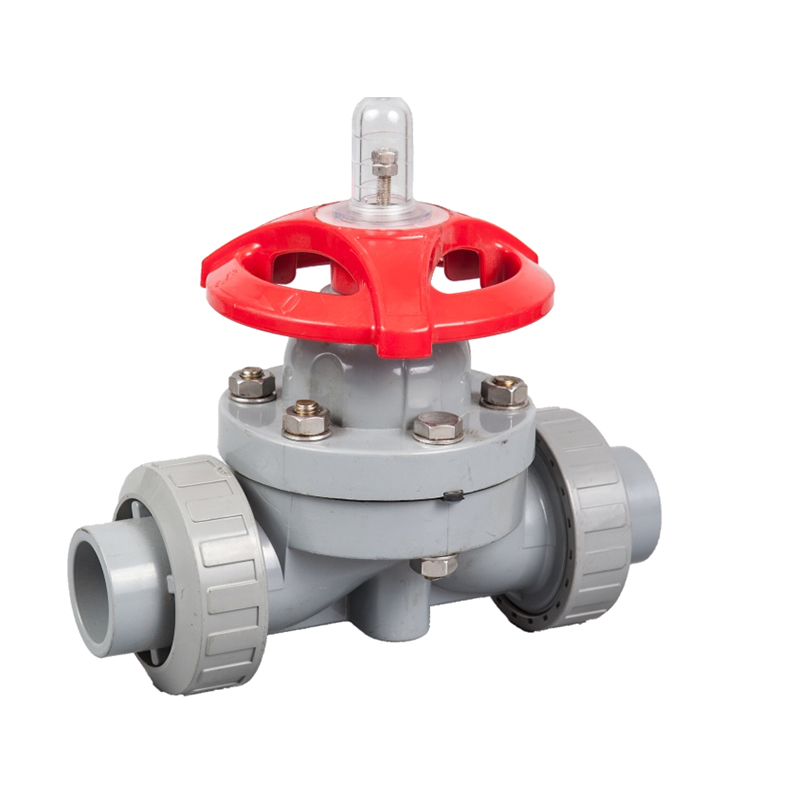

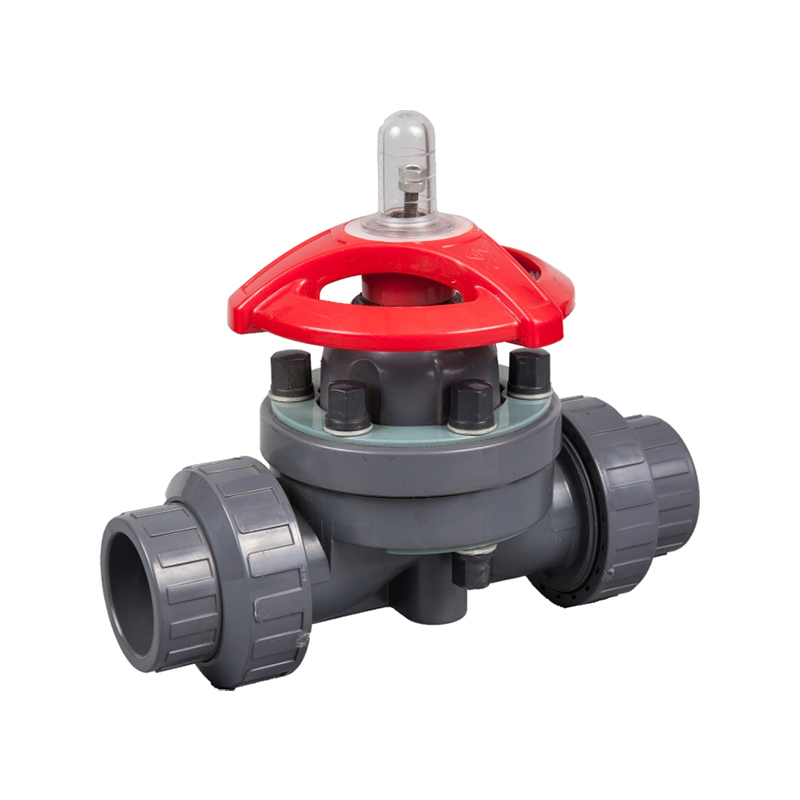

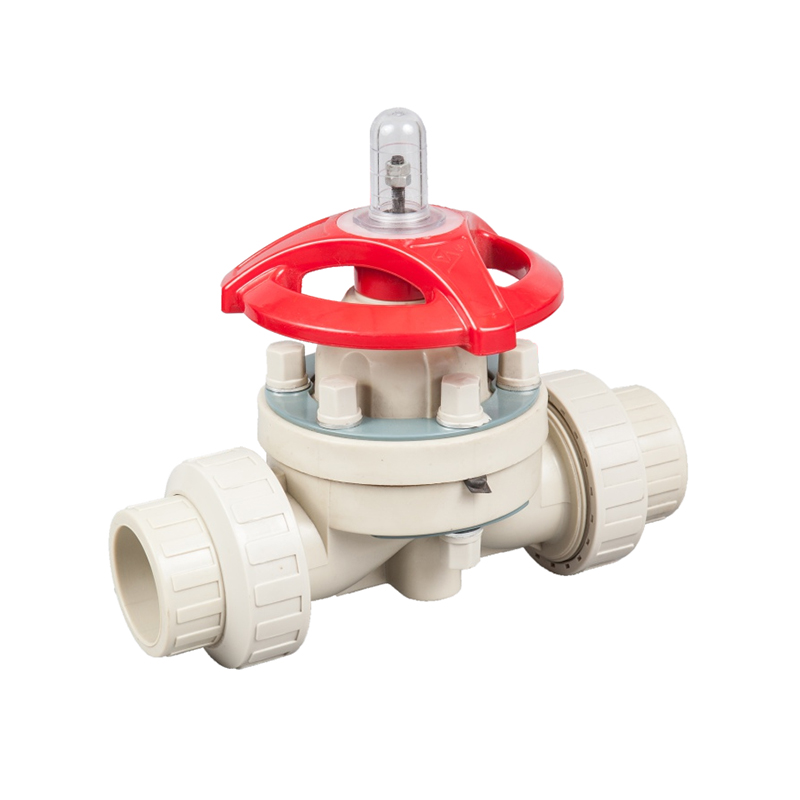

活接隔膜閥

活接隔膜閥

產品特點:

● 密封特性與法蘭隔膜閥相似,流量大。

● 閥門與管路通過活接連接,更換方便。

● 已有案例表明,工廠管道中的安裝誤差等因素,易導致活接螺帽受力過大,進而導致閥門]泄露甚至破損,因此不建議在DN50以上規格選用活接式連接結構的閥門。

更多信息

產品詳情

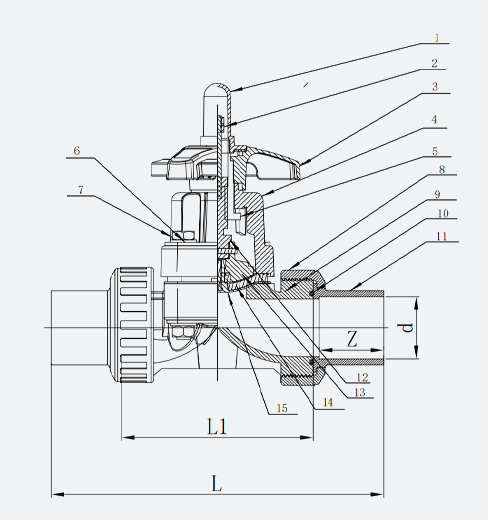

材質配件表

編號

零部件

材料

1

限位罩

PC

2

指示螺柱螺帽

鋼,不銹鋼

3

手輪

ABS,FRPP

4

閥蓋

FRPP,PPH,UPVC,CPVC,PVDF

5

閥桿螺母

鑄鐵,銅合金

6

壓板

包塑鋼,不銹鋼

7

螺栓螺母

鋼&塑料螺帽,不銹鋼

8

螺帽

FRPP,PPH,UPVC,CPVC,PVDF

9

閥體

FRPP,PPH,UPVC,CPVC,PVDF

10

O型圈

EPDM,FPM

11

接頭

FRPP,PPH,UPVC,CPVC,PVDF

12

閥桿

鋼,不銹鋼,銅合金

13

閥瓣

PVDF,CPVC,鑄鐵

14

橡膠墊

EPDM

15

膜片

EPDM,FPM,FEP,PFA,PTFE



產品尺寸表

DN

L1

d

Z

L

承插接頭

螺紋接頭

HG/DIN

JIS

ANSI

HG/DIN

JIS

ANSI

15

110

20

22

21.3

Rcl/2

PT1/2

NPT1/2

17

155

20

110

25

26

26.7

Rc3/4

PT3/4

NPT3/4

24

165

25

110

32

32

33.4

Rcl

PT1

NPT1

28

173

32

175

40

38

42.2

Rc1-1/4

PT1-1/4

NPT1-1/4

29

248

40

175

50

48

48.3

Rc1-1/2

PT1-1/2

NPT1-1/2

35

257

50

200

63

60

60.3

Rc2

PT2

NPT2

39

292

DN-65-DN125承插隔膜閥為手工產品,詳情咨詢經銷顧問

本表尺寸以UPVC材質為準
